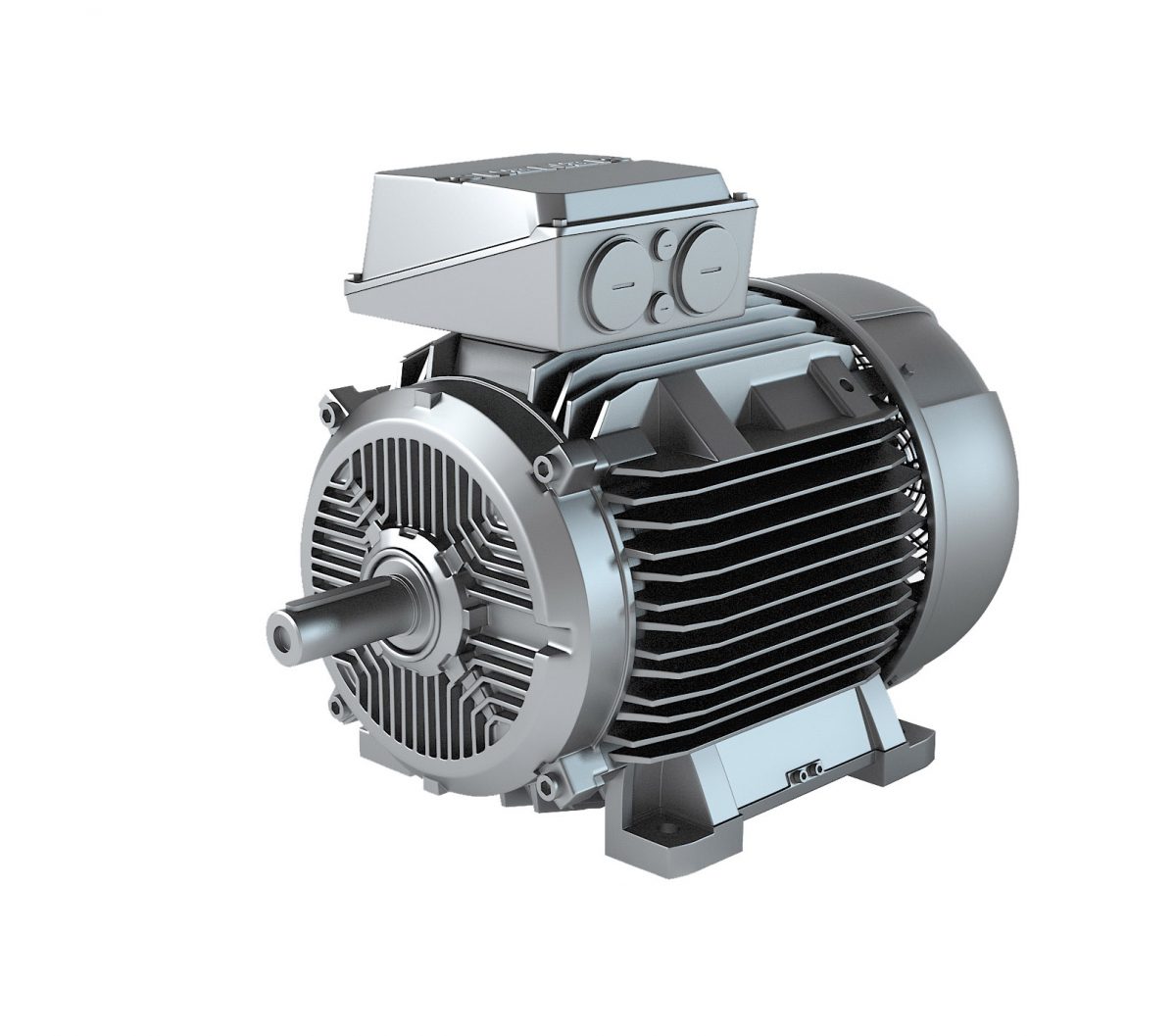

Štandardné trojfázové elektromotory
Za štandardné trojfázové elektromotory považujeme motory s kotvou nakrátko a trojfázovým napájaním v rozsahu 200 V až 690 V, pokrývajúce výkonové spektrum od 0,06 kW do 1250 kW.
Vyrábajú sa v niekoľkých rôznych stálych rýchlostiach otáčania, najčastejšie: 2 pólové – 2800 ot, 4 pólové – 1400 ot, 6 pólové – 950 ot, 8 pólové -750 ot. Rýchlosť otáčania je možné redukovať za pomoci rôznych mechanických prevodoviek a takisto každý motor je možné vybaviť plynulou reguláciou otáčok pomocou frekvenčného meniča.
Štandardné elektromotory sa vyrábajú v 2 prevedeniach: v hlinikovej a liatinovej kostre.
Elektromotory v hliníkovej kostre:
Najfrekventovanejšie prevedenie elektromotorov pre všetky typy bežných aplikácií, pre všeobecné použitie v bezpečnom prostredí v najrôznejších priemyselných, ale aj domácich aplikáciách (dopravníky, zdvihy, miešačky, jednoduché obrábacie stroje, čerpadlá, ventilátory a pod.). Majú označenie 1LE10 alebo 1LE15. Štandardne sú k dispozícii vo veľkostiach 63 -160 (na objednávku do 200) a výkonoch 0,06 kW – 22 kW.
Výhody
- najnižšia cena
- výborný pomer výkon / hmotnosť
- štandardizované rozmery zaisťujúce kompatibilitu s produktmi iných značiek
- k dispozícii tiež v prevedení so zvýšeným výkonom
- výborná dostupnosť (väčšina bežných výkonov skladom)
- široké možnosti konfigurácie :
- inštalácia modulárnych nadstavieb (elektromagnetické brzdy, ventilačné jednotky, IR, teplotné ochrany a pod.)
- rôzne mechanické prevedenia (možné úpravy tvaru hriadeľa, rôzne polohy svorkových skríň, rôzne vyhotovenia ložísk pod.)
Nevýhody
- nižšia odolnosť
- nevhodné pre náročné prostredie
Elektromotory v liatinovej kostre:
Najfrekventovanejšie prevedenie asynchrónnych elektromotorov s kotvou nakrátko v liatinovom tele pre náročné použitie v bezpečnom prostredí v najrôznejších priemyselných aplikáciách ako sú: dopravníky, zdvihy, miešačky, jednoduché obrábacie stroje, čerpadlá, ventilátory a pod. Majú označenie 1LE16. Štandardne sú k dispozícii vo veľkostiach od 180 do 315, výkonová od 15 – 250 kW. Na objednávku je možné zadať od veľkosti 71.
Výhody
- široké možnosti konfigurácie
- inštalácia modulárnych nadstavieb (elektromagnetické brzdy, ventilačné jednotky, IR, teplotné ochrany a pod.)
- rôzne mechanické prevedenia (možné úpravy tvaru hriadeľa, rôzne polohy svorkových skríň, rôzne vyhotovenia ložísk a pod.)
- vysoká odolnosť, vhodné pre náročné pracovné podmienky
- predĺžená záručná doba pri radách 1LE16 / 1LE56
Typy modelov
| Elektromotory SIMOTICS GP (General Purpose) |
|---|
| Elektromotory SIMOTICS SD (Severe Duty) |
| Standard Line | Standard Line | Performace Line | Performace Line | ||
| Typ | 1LE1 | 1LE15 | 1LE55 | 1LE16 | 1LE56 |
| Prevedenie | hliník Simotics GP | liatina Simotics SD | liatina Simotics SD | liatina Simotics SD | liatina Simotics SD |
| Účinnosť | IE1,IE2,IE3,IE4 | IE1,IE2,IE3,IE4 | IE3,IE4 | IE2,IE3,IE4 | IE3,IE4 |
| Napätie | do 690 V | do 690 V | do 690 V | do 690 V | do 690 V |
| Výkon | 0,09kW – 45kW | 0,09kW – 200kW | 160kW – 630kW | 3kW – 200kW | 160kW – 630kW |
| Osová veľkosť | 63 – 200 mm | 71 – 315 mm | 315 – 450 mm | 100 – 315 mm | 315 – 450 mm |
| Počet pólov | 2,4,6,8 p | 2,4,6,8 p | 2,4,6,8 p | 2,4,6,8 p | 2,4,6,8 p |
| Tvar | IMB3,IMB5,IMB14,IMB35, … | IMB3,IMB5,IMB14,IMB35 | IMB3,IMB5,IMB35 | IMB3,IMB5,IMB14,IMB35 | IMB3,IMB5,IMB35 |
| Krytie | IP55,IP56,IP65 | IP55,IP56,IP65 | IP55,IP56,IP65 | IP55,IP56,IP65 | IP55,IP56,IP65 |
| Zóna ochrany | bez, Zona 2,21,22 | bez, Zona 2,21,22 | bez, Zona 2,21,22 | bez, Zona 2,21,22 | bez, Zona 2,21,22 |

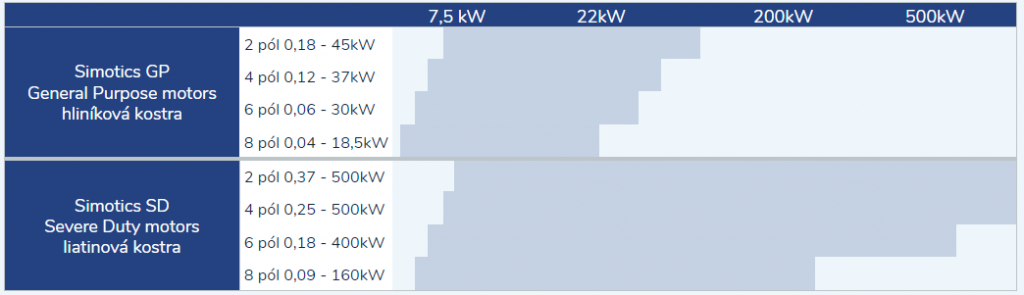

Výkonový rozsah štandartných elektromotorov
