Jednofázové elektromotory
Jednofázové motory pre štandardné aplikácie sú určené na pohon priemyselných zariadení, tam kde nie je k dispozícii trojfázové napájanie.
Zahrňuje radu JMC/K1SA s výkonmi do 3 kW, s otáčkami 2900 ot a 1400 ot, pre trvalé zaťaženie S1 pre napätie 230 V, 50 Hz a pre teplotu okolia od -20 °C do +40 °C. K dispozícii sú prevedenia s rozbehovým kondenzátorom pre ľahké rozbehy. Tie sú v priemysle najčastejšie používané, pretože prevedenie s rozbehovým kondenzátorom je určený aj pre ťažšie rozbehy.
Jednofázový motor je dobrou voľbou, pokiaľ aplikácie nevyžadujú vysoký rozbehový, resp. štartovací moment, sú napojené na jednofázovú striedavú sieť a používa sa skôr malý výkon (<= 2,2 kW).
Vlastnosti
- Rozsah výkonu: 0,18 – 2,2 kW
- Osová výška: H 60 – 90 mm
- Menovité otáčky: 2800 – 1400
- Počet pólov: 2, 4
- Konštrukcia: hliníková
- Použitie: 230 V
Aplikácie
ventilátory, čerpadlá a kompresory
Elektrické hodnoty elektromotorov rady JMC
| Typ motora | Menovitý výkon | Menovité otáčky | Menovitá účinnosť | Menovitý účiník | Menovitý prúd | Krútiaci moment | Štartovací moment | Štartovací moment | Počiatočný prúd | Krútiaci moment zvratu | Behový kondenzátor | Hmotnosť motora |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P2N [kW] | nN [min] | hN [%] | cosf | IN [A] | MN [Nm] | Mk [Nm] | Mk/MN | I1k/I1N | Mz /MN | Cb [uF] | m [kg] | |
| MC 63-2S | 0,18 | 2875 | 62,4 | 0,94 | 1,33 | 0,6 | 0,3 | 0,5 | 4,3 | 2,5 | 6 | 4,5 |
| JMC 63-2M | 0,25 | 2860 | 68,6 | 0,98 | 1,62 | 0,83 | 0,4 | 0,48 | 4,3 | 1,9 | 12 | 5,2 |
| JMC71-2S | 0,37 | 2880 | 66,7 | 0,92 | 2,62 | 1,23 | 0,59 | 0,48 | 3,42 | 2,7 | 16 | 6 |
| JMC71-2M | 0,55 | 2860 | 66,2 | 0,93 | 3,88 | 1,84 | 0,77 | 0,42 | 2,79 | 2,1 | 20 | 6,8 |
| JMC80-2S | 0,75 | 2800 | 74,4 | 0,92 | 4,76 | 2,56 | 1,22 | 0,48 | 4 | 2 | 20 | 8,7 |
| JMC80-2M | 1,1 | 2800 | 75,7 | 0,97 | 6,51 | 3,75 | 1,87 | 0,5 | 2,93 | 2 | 40 | 10 |
| JMC90-2S | 1,5 | 2830 | 75,1 | 0,96 | 9,05 | 5,06 | 2,44 | 0,48 | 3,6 | 2 | 40 | 13,2 |
| JMC90-2L | 2,2 | 2850 | 74,3 | 0,98 | 13,14 | 7,37 | 3,8 | 0,52 | 4,4 | 2 | 70 | 15 |
| JMC100-2 | 3 | 2890 | 77,6 | 0,96 | 17,51 | 9,91 | 4,05 | 0,41 | 6,2 | 2,5 | 80 | 25,2 |
| JMC 63-4M | 0,12 | 1385 | 58,4 | 0,91 | 0,98 | 0,83 | 0,31 | 0,37 | 2,85 | 1,57 | 5 | 5 |
| JMC 63-4L | 0,18 | 1395 | 58,6 | 0,97 | 1,38 | 1,23 | 0,67 | 0,54 | 2,6 | 1,66 | 10 | 5,2 |
| JMC71-4S | 0,25 | 1400 | 60,1 | 0,97 | 1,86 | 1,71 | 0,92 | 0,54 | 2,3 | 1,58 | 10 | 5,9 |
| JMC71-4M | 0,37 | 1400 | 64,7 | 0,96 | 2,59 | 2,52 | 1,31 | 0,52 | 2,99 | 1,6 | 14 | 7 |
| JMC80-4S | 0,55 | 1395 | 70,2 | 0,91 | 3,74 | 3,77 | 1,41 | 0,37 | 3,58 | 1,7 | 14 | 9,3 |
| JMC80-4M | 0,75 | 1400 | 71,3 | 0,99 | 4,62 | 5,12 | 2 | 0,39 | 3,01 | 1,64 | 20 | 10,1 |
| JMC90-4S | 1,1 | 1400 | 74,3 | 0,98 | 6,57 | 7,5 | 2,7 | 0,36 | 3,1 | 1,78 | 35 | 13,2 |
| JMC90-4L | 1,5 | 1400 | 77,4 | 0,97 | 8,69 | 10,23 | 3,5 | 0,34 | 3,7 | 1,8 | 50 | 15,7 |
| JMC100-4 | 2,2 | 1410 | 75,6 | 0,99 | 12,78 | 14,9 | 6,1 | 0,41 | 4,8 | 2,6 | 60 | 23 |

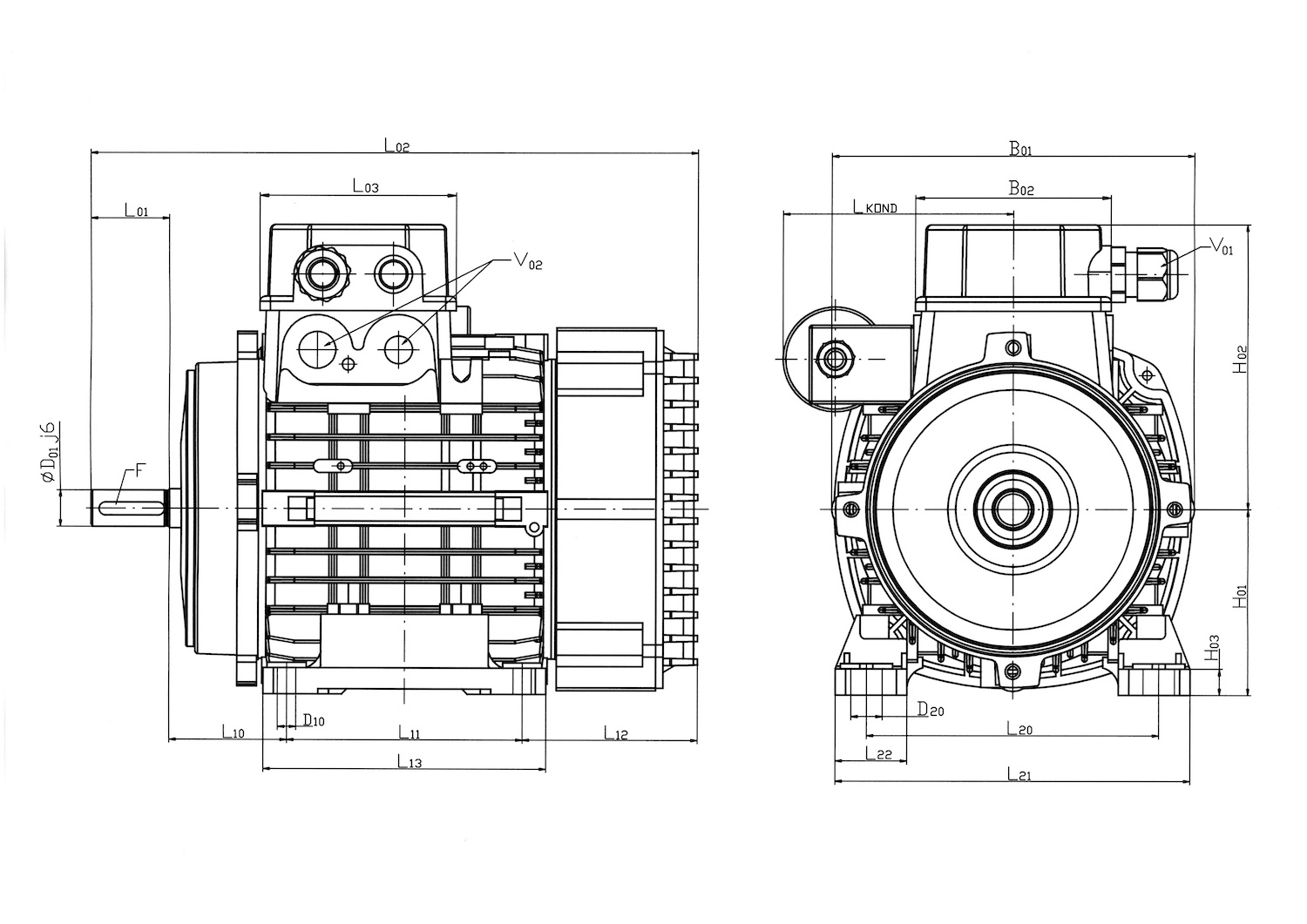

Rozmery motorov rady JMC
| TYP | L01 | L02 | L03= B02 | L10 | L11 | L12 | L13 | L20 | L21 | L22 | B01 | D01 | D10 | D20 | H01 | H02= B21 | H03 | V01 | V02 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JMC63 | 23 | 212 | 75 | 40 | 80 | 69 | 105 | 100 | 120 | 22,5 | 123 | 11 | 7 | 12 | 63 | 99,5 | 10 | M16x1,5 | M16, M20 |
| JMC71 | 30 | 232 | 75 | 45 | 90 | 67 | 108 | 112 | 136 | 27,5 | 140 | 14 | 7 | 12 | 71 | 110 | 10 | M16x1,5 | M20, M25 |
| JMC80-S | 40 | 270,5 | 92 | 50 | 100 | 80,5 | 125 | 125 | 154 | 32 | 156 | 19 | 9,5 | 16,5 | 80 | 128 | 13 | M20x1,5 | M20, M25 |
| JMC80-M | 40 | 286,5 | 92 | 50 | 100 | 96,5 | 125 | 125 | 154 | 32 | 156 | 19 | 9,5 | 16,5 | 80 | 128 | 13 | M20x1,5 | M20, M25 |
| JMC90-S | 50 | 297 | 92 | 56 | 100 | 91 | 130 | 140 | 174 | 40 | 176 | 24 | 10 | 17 | 90 | 128 | 13 | M20x1,5 | M20, M25 |
| JMC90-2L | 50 | 323 | 92 | 56 | 125 | 91 | 155 | 140 | 174 | 40 | 176 | 24 | 10 | 17 | 90 | 128 | 13 | M20x1,5 | M20, M25 |
| JMC90-4L | 50 | 346,5 | 92 | 56 | 125 | 114,5 | 155 | 140 | 174 | 40 | 176 | 24 | 10 | 17 | 90 | 128 | 13 | M20x1,5 | M20, M25 |
| JMC100 | 60 | 362 | 92 | 63 | 140 | 99,5 | 175 | 160 | 192 | 40 | 195 | 28 | 12 | 22 | 100 | 140 | 14 | M20x1,5 | M20, M25 |

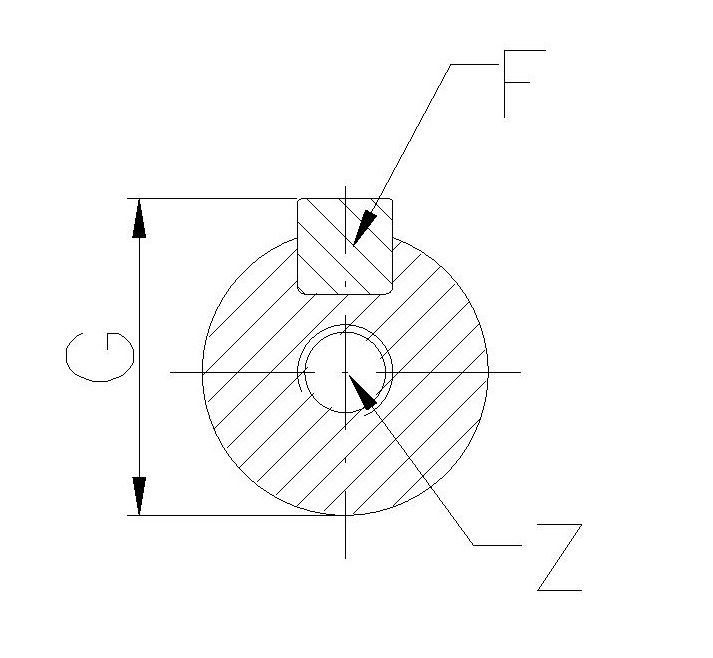

| Osová výška | F | Z | G |
|---|---|---|---|
| 63 | 4x4x15 | M4x13 | 12,6 |
| 71 | 5x5x25 | M5x12,5 | 16,1 |
| 80 | 6x6x30 | M6x16 | 21,5 |
| 90 | 8x7x40 | M8x19 | 26,9 |
| 100 | 8x7x50 | M10x24 | 30,9 |

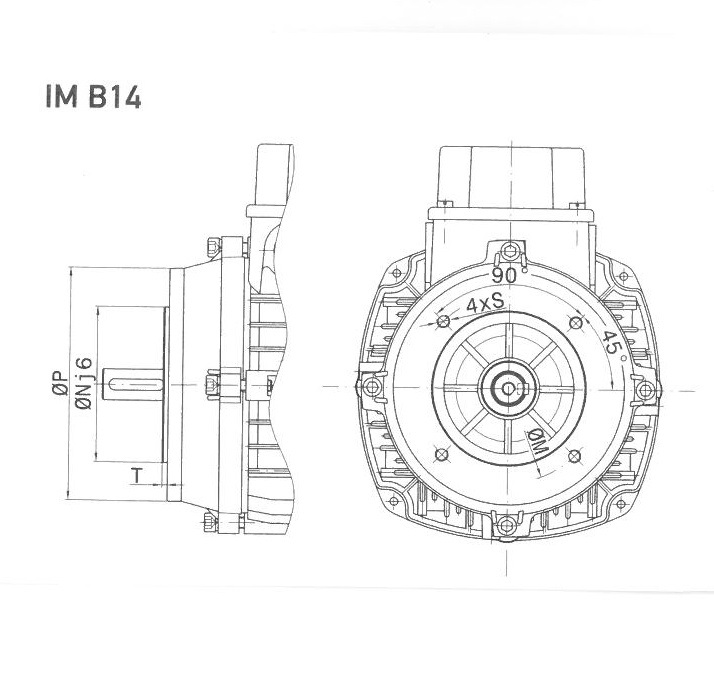

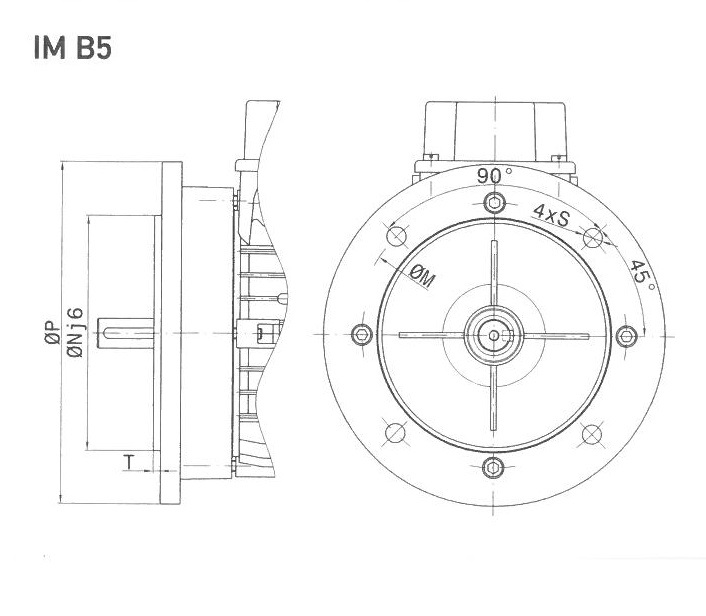

Rozmery prírub B5 a B14
| Osová výška | Ø Nj6 | Ø P | Ø M | T | S |
|---|---|---|---|---|---|
| 63 | 95 | 140 | 115 | 2,5 | 10 |
| 71 | 110 | 160 | 130 | 3,5 | 10 |
| 80 | 130 | 200 | 165 | 3,5 | 12 |
| 90 | 130 | 200 | 165 | 3,5 | 12 |
| 100 | 180 | 250 | 215 | 4 | 14 |
| Osová výška | označenie | Ø Nj6 | Ø P | Ø M | T | S |
|---|---|---|---|---|---|---|
| 63 | C90 | 60 | 90 | 75 | 2,5 | M5 |
| C120 | 80 | 120 | 100 | 2,5 | M6 | |
| 71 | C105 | 70 | 105 | 85 | 2,5 | M6 |
| C140 | 95 | 140 | 115 | 2,5 | M8 | |
| 80 | C120 | 80 | 120 | 100 | 3 | M6 |
| C160 | 110 | 160 | 130 | 3,5 | M8 | |
| 90 | C140 | 95 | 140 | 115 | 3,5 | M8 |
| C160 | 110 | 160 | 130 | 3,5 | M8 | |
| 100 | C160 | 110 | 160 | 130 | 3,5 | M8 |
| C200 | 130 | 200 | 165 | 4 | M10 |
